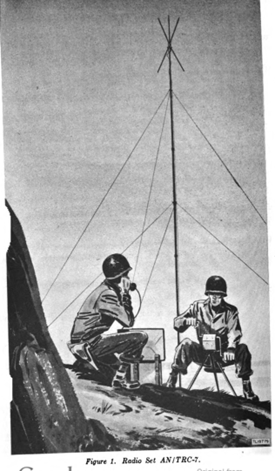

Antennemast         AN/TRC-7

Photo taken by a U.S. Army Signal Corps photographer on 26 December 1944 in Bastogne, Belgium as troops of the 101st Airborne Division watch C-47s drop supplies to them. Jeeps and trucks are parked in a large field in the near distance.

ANTENNESYSTEEM RC-292.


Antenneapparatuur RC-292 is een verhoogde, breedbandige, gemodificeerde grondvlak-kwartgolfantenne, ontworpen om het zendbereik van FM-radiotoestellen met 50 tot 200 procent te vergroten. Het frequentiebereik (20,0 tot 76,0 MHz) is compatibel met het frequentiebereik van alle FM-radiotoestellen met laag en middelhoog vermogen die worden uitgegeven aan veldartillerie-eenheden. De delen van de steunmastbasis verhogen de antenne 9 meter (30 feet) boven de grond, waardoor de zichtlijn tot de horizon wordt vergroot. Het verticale element boven de mastvoet is de antenne. De drie grondvlakelementen zijn onder een hoek van 140 graden ten opzichte van de antenne geïnstalleerd en fungeren als tegenwicht.
De antenne is met een coaxkabel van 20 meter verbonden met het radiotoestel. De antenne is verticaal gepolariseerd en straalt een omnidirectioneel patroon uit. De lengte van de antenne en het grondvlakelement moet vooraf worden aangepast aan de gewenste zendfrequentie, omdat het aantal gebruikte antennesecties varieert afhankelijk van de uitgezonden frequentie. De gedemonteerde RC-292 is transporteerbaar (hand of voertuig).
Wanneer het gedemonteerd is, wordt het verpakt in een canvaszakl.
Dit antennesysteem weegt 21,78 kg (48 pond) en kan in 15 minuten worden gemonteerd en opgericht door twee getrainde medewerkers.

De MP-68 Base Kan worden geconfigureerd voor gebruik van 20 tot 76 MHz in verschillende banden.

Hierboven een mast welke wordt opgebouwd door en Brits Signal eenheid.

Historie & evolutie

  • De RC‑292 was een opvolger van de RC‑291 en werd gebruikt in combinatie met radioapparatuur zoals AN/PRC‑25, PRC‑77, en diverse AN/VRC‑ en GRC‑modellen.

  • Gezien de noodzaak om elementen manueel te wisselen afhankelijk van frequentie, werd de OE‑254 antenne later geïntroduceerd als vervanging. Deze panoramische (broadband) antenne werkte in 30‑88 MHz bereik zonder handmatige aanpassingen

Constructie & configuratie

  • Antenne-elementen: Bestaan uit verschillende & schroefbare mastsecties (AB-21/GR, AB‑22/GR, AB‑23/GR, AB‑24/GR), naar gelang de gewenste frequentie

  • Mast‑basis (MP‑68): Houdt het verticale element en de drie schuine ground-plane elementen vast. Via een SO‑239‑connector wordt de coaxkabel aangesloten

  • Opbouw: Mast opgebouwd uit secties (bijvoorbeeld AB‑35/TRC‑7) tot circa 30 ft (~9 m) hoogte, ondersteund met scheerlijnen en grondankers

Technische kenmerken & prestaties

  • Frequentiebereik: 20,0 tot 76,0 MHz

  • Bereik:

    • Tussen twee RC‑292‑antennes: tot ±36 mijl (gemiddeld terrein), ±30 mijl (moeilijk terrein)

    • Tussen RC‑292 en voertuig‑whipantenne: ±25 mijl (gemiddeld), ±20 mijl (moeilijk)

    • Voor AN/PRC‑25/77‑toestellen: ±12 mijl via twee RC‑292’s, en ±8 mijl naar whip‑antenne

  • Hoogte: Maximaal ~41,5 voet (~12,5 m) bij lage frequenties, minimum ~37 voet (~11 m) bij hogere frequenties

  • Inputimpedantie: 50 Ω

  • Stralingspatroon: Omnidirectioneel, verticaal gepolariseerd
