Switchboard SB-5/PT

De Telefooncentrale SB-5/PT is een draagbare, handbediende veldtelefooncentrale die oorspronkelijk werd gebruikt door het Amerikaanse leger voor lokale verbindingen in het veld. Het is een robuust systeem ontworpen voor gebruik met batterijgevoede veldtelefoons (Local Battery)

• Capaciteit: De centrale kan tot 6 lijnen (monocord) gelijktijdig bedienen.
• Gewicht: Het apparaat weegt ongeveer 12 pond (ca. 5,4 kg).

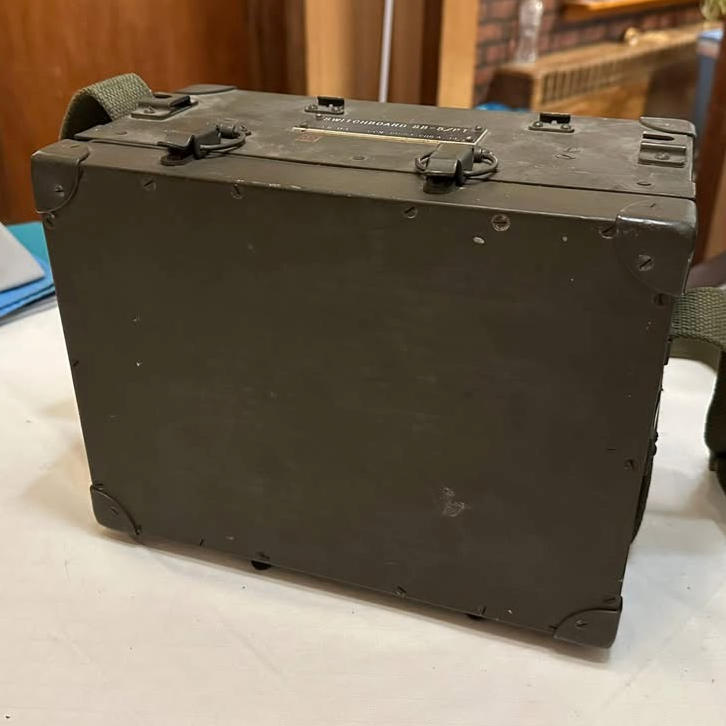

• Behuizing: De centrale is ondergebracht in een weerbestendige, olijfgroene houten kist met een draagriem.
  De voorkant bevat alle noodzakelijke aansluitingen en bedieningselementen.
• Bescherming: Voor extra waterdichtheid kan de centrale worden gebruikt in combinatie met de tas BG-169.

Werking en Gebruik

De SB-5/PT is een handbediend systeem waarbij een operator handmatig verbindingen tot stand brengt tussen verschillende veldtelefoons.

• Aarding: Voor een veilige en storingsvrije werking moet de GND-terminal worden aangesloten op een goede aarding, bij voorkeur een waterleiding of een diep in de grond geslagen aardpen.
• Compatibiliteit: Het systeem is ontworpen voor gebruik met Local Battery (LB) apparatuur, wat betekent dat de aangesloten telefoons hun eigen stroomvoorziening (batterijen) hebben voor het spraakcircuit.
