Repair unit

Om te begrijpen hoe een Signal Corps Repair Unit in elkaar zat, moeten we kijken naar de interne organisatie, de mobiele werkplaatsen en het zogenaamde "echelon-systeem" dat het Amerikaanse leger gebruikte tijdens de Tweede Wereldoorlog en de decennia daarna.

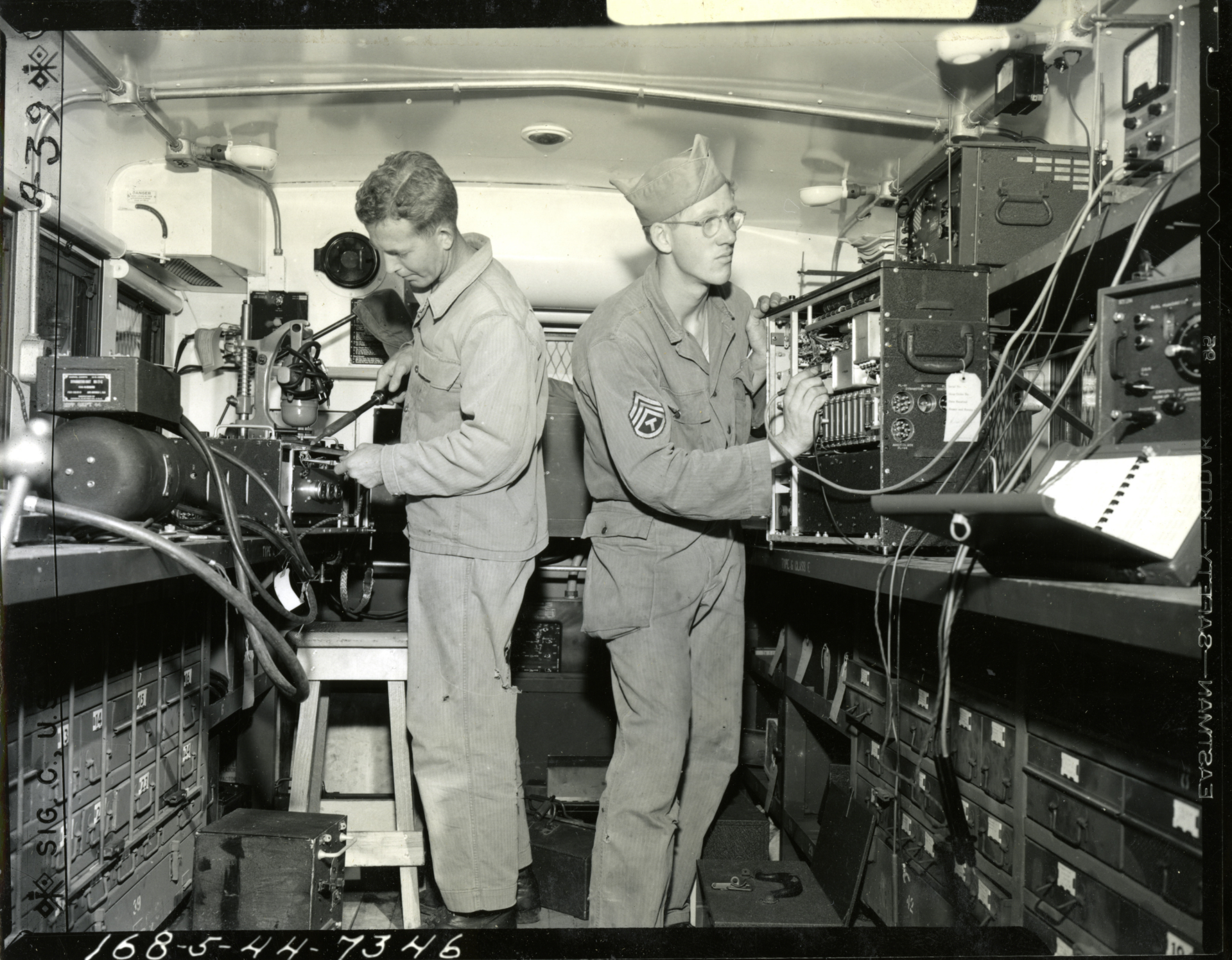

Van links naar rechts: PFC Eugene McMnaull en T/3 Robert Aures, beiden van de 193rd Signal Repair Company, werken aan BC-191-zenders. Dit gebeurt voordat de apparatuur wordt afgeplakt en in een oven geplaatst als onderdeel van een behandeling tegen vocht en schimmel.
De apparatuur is afkomstig van de 106th Signal Infantry Division, Camp Atterbury, Indiana.
168-05-44-7346' Foto van het Army Signal Corps. Fotograaf: Barry. 15 september 1944

1. Het Echelon-Systeem (De Logistieke Keten)

Het leger verdeelde onderhoud op in vijf niveaus (echelons). Een gespecialiseerde Signal Repair Company hield zich bezig met 3e en 4e echelon onderhoud:

  • 1e en 2e echelon (Aan het front): De soldaat of de verbindingsofficier van een gevechtseenheid deed kleine reparaties (zoals het vervangen van een batterij of een kapotte antenne).
  • 3e echelon (Mobiele Reparatie): Dit is waar de Repair Unit in beeld kwam. Als een radio complexere schade had, werd deze naar de Repair Unit gebracht. Zij vervingen complete onderdelen (zoals buizen, transformatoren, etc).
  • 4e echelon (Zware Reparatie): De Repair Unit herstelde ook de onderdelen zelf, testte vacuümbuizen en kalibreerde complexe radarapparatuur in semi-permanente werkplaatsen achter het front.
  • 5e echelon (Fabrieksniveau): Volledige herbouw in grote depots in de Verenigde Staten.

2. Interne Organisatie van een Signal Repair Company

Een standaard reparatiecompagnie bestond uit ongeveer 150 tot 200 manschappen en was opgesplitst in specifieke secties:

  • Compagnie Hoofdkwartier (Company HQ): Verantwoordelijk voor de administratie, bevoorrading, voedsel, transport en de algehele leiding (meestal geleid door een Kapitein of Majoor).
  • Reparatiesectie (Repair Section): Het hart van de eenheid. Deze was onderverdeeld in specialistische teams:
    • Radioteams: Voor tactische zenders en ontvangers.
    • Draadteams: Voor veldtelefoons, telegrafen en handbediende telefooncentrales (switchboards).
    • Radar- en Elektronikateams: Geïntroduceerd later in de Tweede Wereldoorlog voor vroege waarschuwingssystemen.
  • Voorraadsectie (Supply Section): Misschien wel het belangrijkste onderdeel. Zij hielden duizenden verschillende soorten vacuümbuizen, kabels, weerstanden en gereedschappen op voorraad. Zonder reserveonderdelen kon de reparatiesectie niets doen.

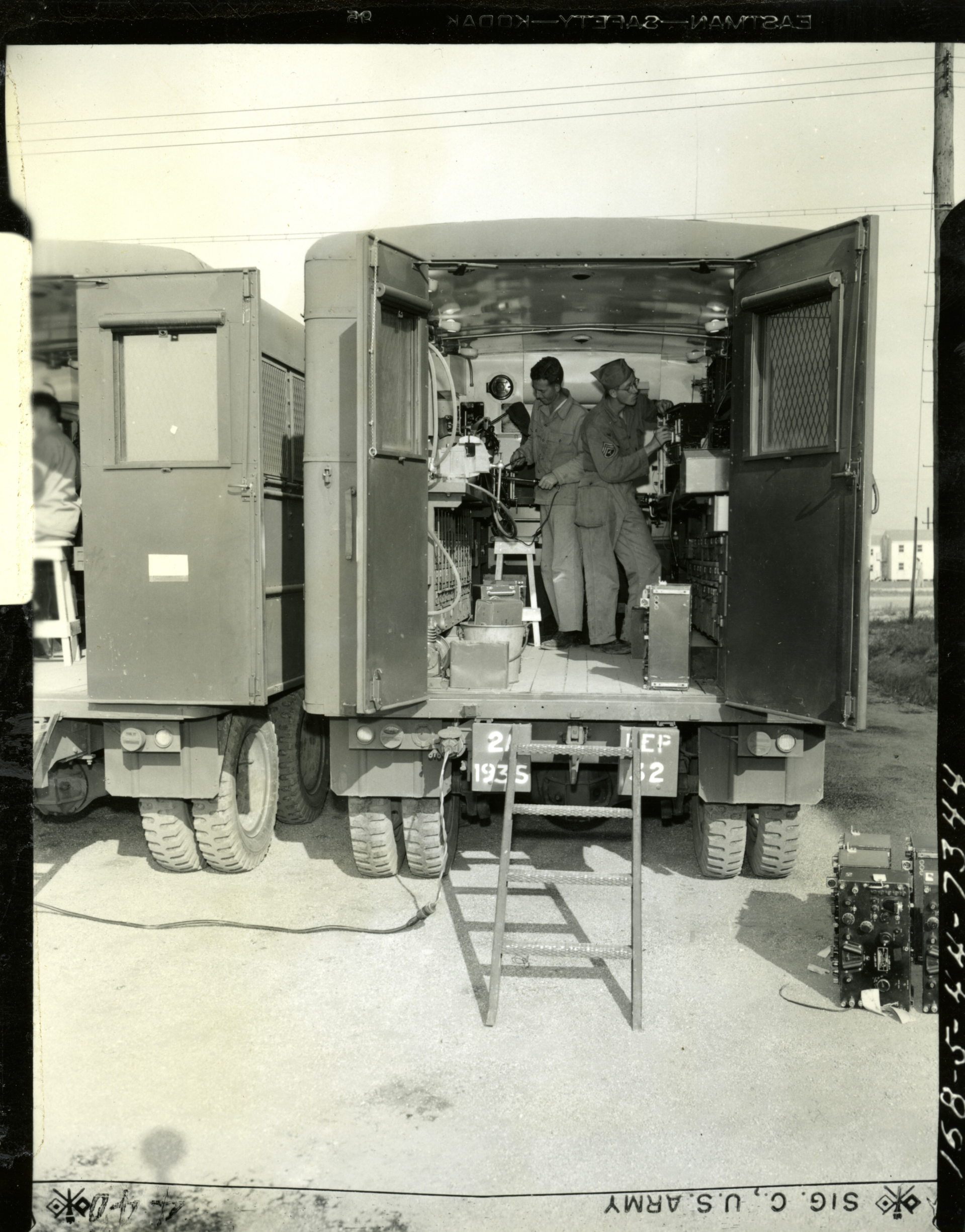

Algemeen aanzicht van een M-30-reparatievoertuig van de 193e 'Signal Repair Company'.
Dit is een van de diverse reparatie-eenheden van de 193e die radio- en verbindingsapparatuur van de 106e 'Signal Company' (onderdeel van de 106e Infanteriedivisie) in gereedheid brengt voor inzet in het buitenland.
Foto van het 'Army Signal Corps', nr. 168-05-44-7344. Fotograaf: Barry. 15 september 1944.

3. Mobiele Werkplaatsen (In de praktijk)

Omdat moderne oorlogsvoering snel bewoog, moesten deze eenheden volledig mobiel zijn. Ze werkten vanuit speciaal ingerichte vrachtwagens (vaak 2,5-tons GMC vrachtwagens) die fungeerden als rijdende laboratoria:

  • Gereedschapswagens (Shop Trucks): Uitgerust met stroomgeneratoren, soldeer- en testapparatuur (zoals oscilloscopen en signaalgeneratoren).
  • De werkwijze: De eenheid zette een SOP (Standard Operating Procedure) op achter het front. Defect materiaal stroomde binnen via vrachtwagens, werd gecategoriseerd, gerepareerd in de vrachtwagens of in snel opgezette tenten, getest, en direct weer teruggestuurd naar de actieve divisies.

Waarom waren ze zo belangrijk?

Communicatie was de sleutel tot de geallieerde overwinning. Als een divisie zonder radio's kwam te zitten, konden ze geen artillerie- of luchtsteun aanvragen. De Signal Repair Units zorgden ervoor dat de stroom van bruikbare elektronica nooit opdroogde, vaak onder zware tijdsdruk en dicht achter de linies.

Tijdens de D-day (6 juni 1944) stonden de Signal Corps eenheden voor een logistieke en technische uitdaging van ongekende omvang. De operatie was zo intensief dat de dynamiek van de Signal Repair Units in drie duidelijke fasen verliep.

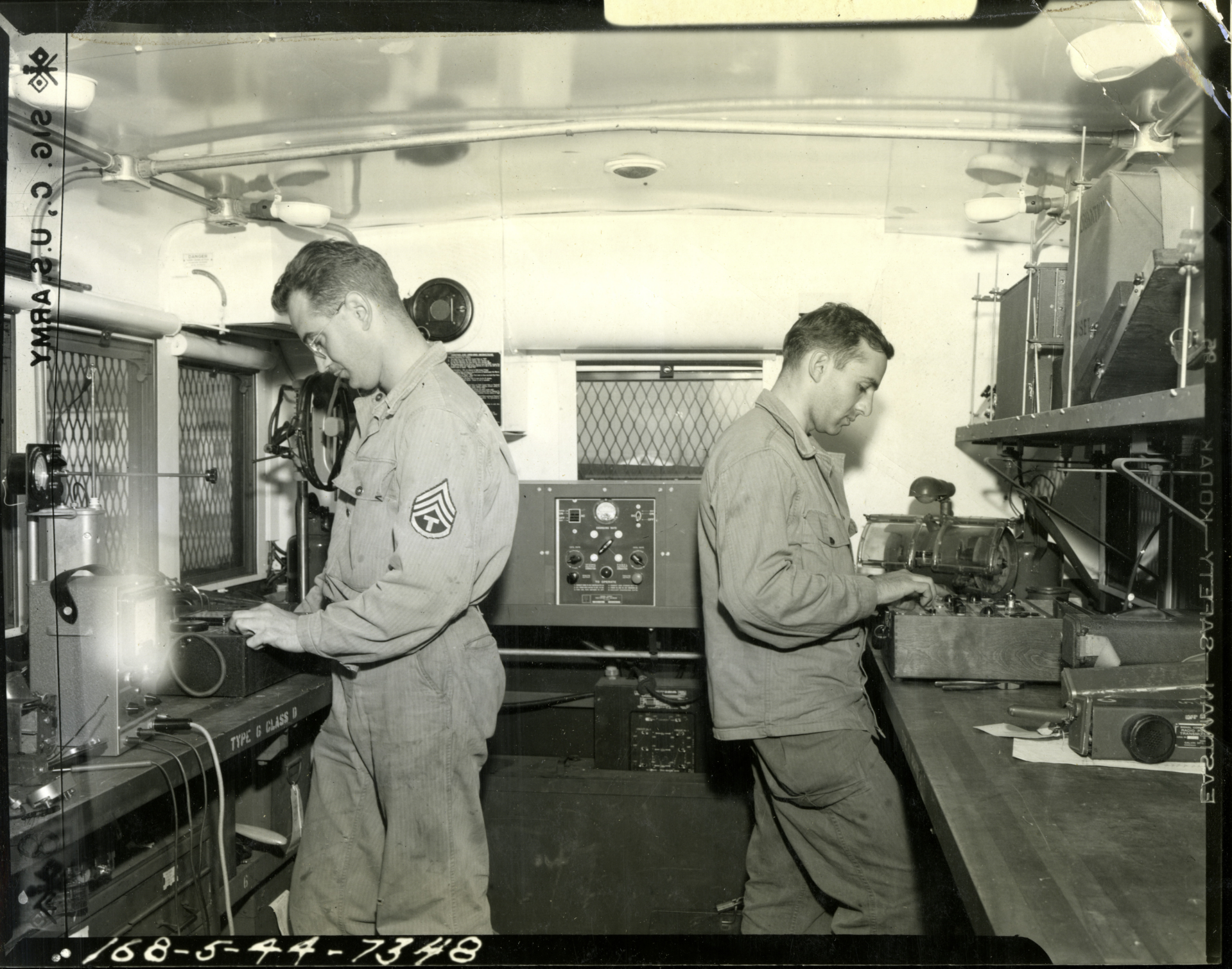

Van links naar rechts: T/3 John Turner, die een SCR-536 test, en soldaat Milton Rosenthal, die aan een buizentester werkt – beiden behorend tot de 193rd Signal Repair Company – in een van de M-30-reparatievoertuigen.
Zij controleren radio- en signaalapparatuur van de 106th Signal Company (106th Infantry Division). \
Foto van het Army Signal Corps, nr. 168-05-44-7348. Fotograaf: Barry. 15 september 1944

Fase 1: De voorbereiding in Engeland (D-Day minus)

Voordat de boten vertrokken, lag de druk al enorm hoog bij de reparatie- en depotcompagnieën in Zuid-Engeland.

  • Waterdicht maken (Waterproofing): Duizenden radio's, switchboards en voertuigen moesten bestand worden gemaakt tegen zout water en zand. Alle naden van apparatuur werden afgekit met speciale compound (een soort wasachtige kit) zodat ze bleven werken als een soldaat tot zijn borst door het water moest waden.
  • Kristallen matchen: Radio's uit die tijd werkten met fysieke kwartskristallen om op de juiste frequentie af te stemmen. De Repair Units moesten tienduizenden van deze kristallen testen, sorteren en verdelen zodat de invasietroepen daadwerkelijk met elkaar (en met de schepen op zee) konden communiceren.

Amerikaanse soldaten wachten op hun landingsvaartuig terwijl ze naar de kust van Normandië worden vervoerd op D-day.

Fase 2: De landing en de chaos op de stranden (D-Day t/m D+3)

Op 6 juni 1944 (D-Day) landden de eerste elementen van het Signal Corps (zoals de Joint Assault Signal Companies of JASCO's en divisie-signaalcompagnieën). Hun taak was primair het leggen van de eerste verbindingen, niet het grootschalig repareren.

  • Enorme verliezen: Door de zware Duitse beschietingen en het ruwe water ging er direct gigantisch veel materieel verloren. Radio's raakten beschadigd door granaatscherven, raakten onder water of gingen simpelweg verloren in de chaos op bijvoorbeeld Omaha Beach.
  • Improvisatie op het strand: De technici die in de eerste golven meegingen, moesten ter plekke onder vijandelijk vuur kapotte radio's kannibaliseren (onderdelen van de ene kapotte radio gebruiken om de andere te repareren) om de vitale communicatie met de oorlogsschepen voor artriesteun in de lucht te houden.

Fase 3: De opbouw van de mobiele werkplaatsen (Vanaf D+2)

Echte, georganiseerde Signal Repair Companies (zoals de gespecialiseerde 179th Signal Repair Company of de 3110th Signal Service Battalion) en Signal Depot Companies landden in de dagen direct na D-Day op Utah en Omaha Beach.

  • Het inrichten van de 'Shops': Zodra het strandhoofd een paar kilometer diep was, reden de zware 2,5-tons GMC Shop Trucks (de rijdende werkplaatsen) van de landingsschepen af. Ze zochten dekking in de Franse bocage (het heggenlandschap) of in beschadigde boerderijen.
  • De stroom aan reparaties: Gevechtseenheden stuurden direct vrachtwagens vol met doorzeefde, natte of kapotgevallen radio's en switchboards terug naar de Repair Units. Door de zoute zeelucht en de extreme vochtigheid in Normandië corrodeerde de elektronica in recordtempo, waardoor de teams dag en nacht moesten doorsolderen en vacuümbuizen moesten vervangen.
  • Kabelherstel: Naast radio's was het herstellen van de fysieke telefoonlijnen cruciaal. Franse ondergrondse kabels waren door de Duitsers gesaboteerd of door geallieerde bombardementen vernietigd. De Open Wire en Cable Repair Sections van het Signal Corps trokken direct achter de frontlinies aan om kilometers aan vitale telegraaf- en telefoonlijnen te repareren en opnieuw te spannen.

Zonder deze snelle logistieke en technische back-up van de Repair Units was het geallieerde communicatienetwerk in Normandië binnen enkele dagen volledig vastgelopen door de enorme slijtage en strijdschade.

Onderstaande foto's van een facebook groep:

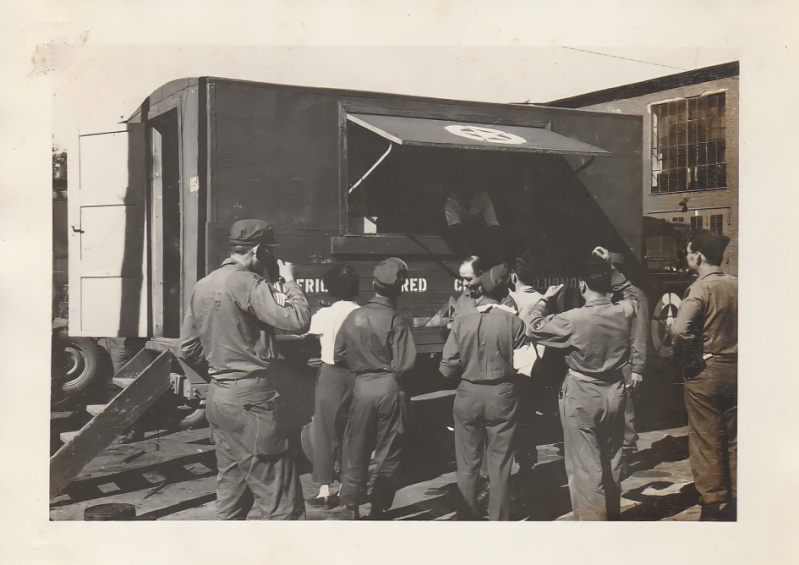

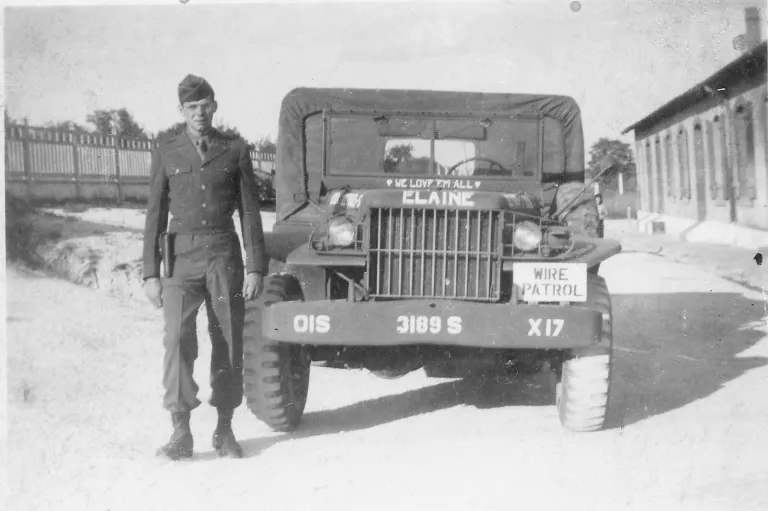

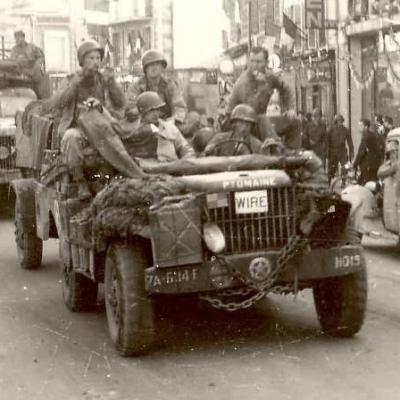

Photos from 207th Signal Depot Co. soldier Robert Magee

Robert Magee was in the 207th Signal Depot Co. from the beginning of March 1944 through the end of the war. He purchased a Leica camera in Germany and we have many labeled photos

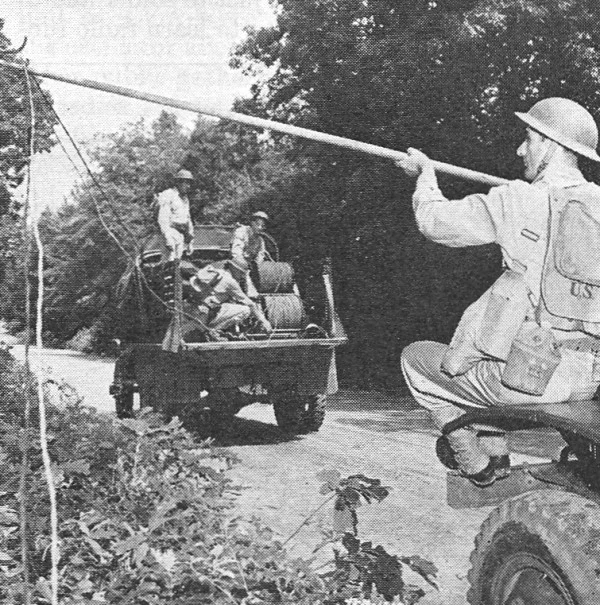

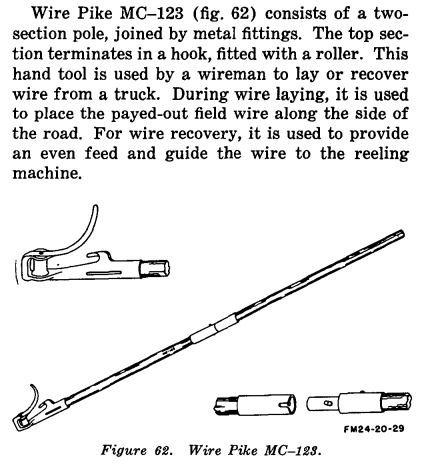

Wire Pike (MC-123)



  • De kop (de haak): De kop van de Wire Pike MC-123 heeft een zeer herkenbare, ronde, krul-vormige haak waar een klein rollertje in zit. Hierdoor kon de telefoondraad soepel door de haak glijden zonder te blijven haken of te beschadigen terwijl het voertuig reed.
  • De steel: De stokken bestonden meestal uit meerdere houten of metalen secties die in elkaar gedraaid konden worden met messing koppelstukken, zodat de lengte kon worden aangepast aan hoe hoog de boomtakken waren.
  • In combinatie met de RL-31: Op historische foto's van rijdende kabelwagens (zoals de Dodge WC-51 met de grote Reel Unit RL-31 haspelinstallatie achterin) ziet u de soldaten bijna altijd met deze stokken in de hand staan om de draden te geleiden.

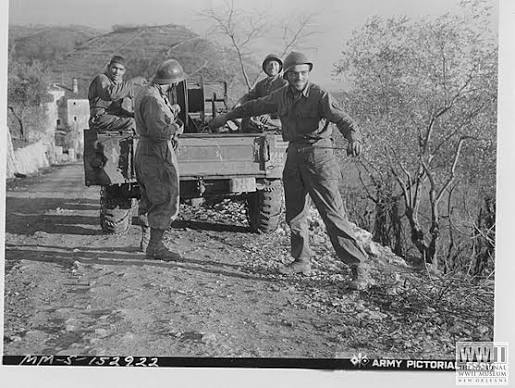

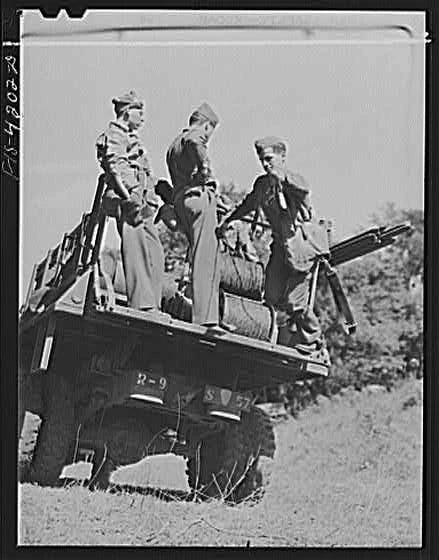

Fort Riley, Kansas. Laying wire from a truck of the Signal Corps during a field

Photo:Fort Riley Kansas Signal Corps Men Stringing Wire 1942 Field Problem

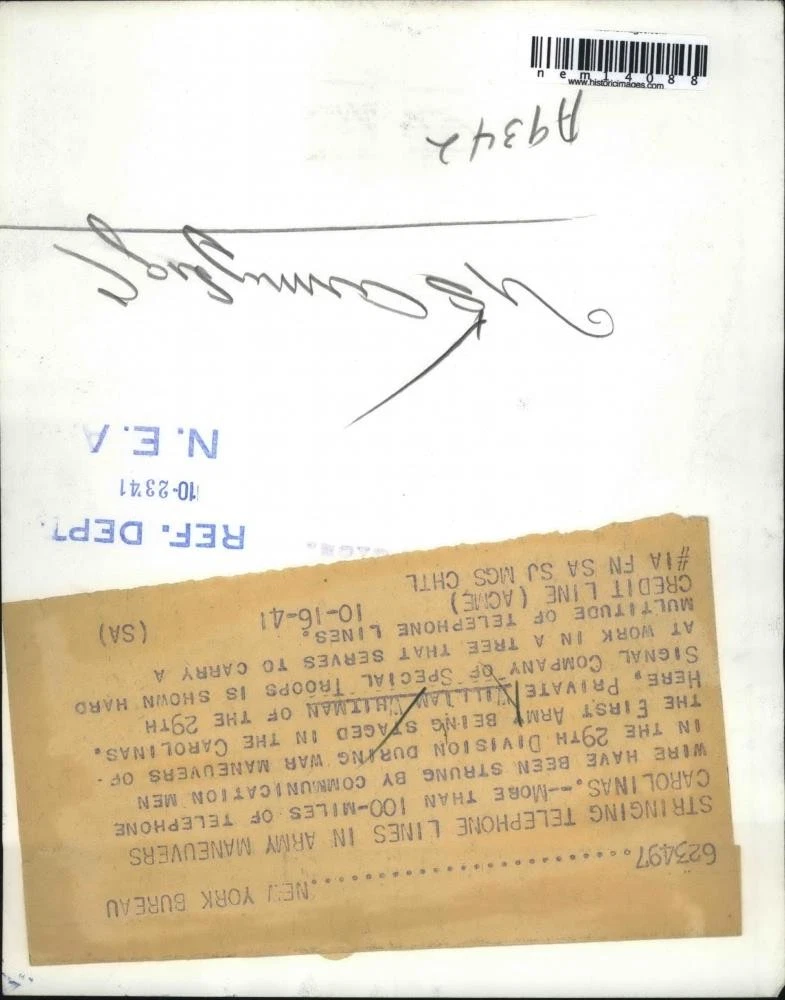

1941 Press Photo Pvt William Whitman of 29th Signal Corps strings wire

Magazine Ad - 1943 - AT&T / Bell System - World War II - Soldier

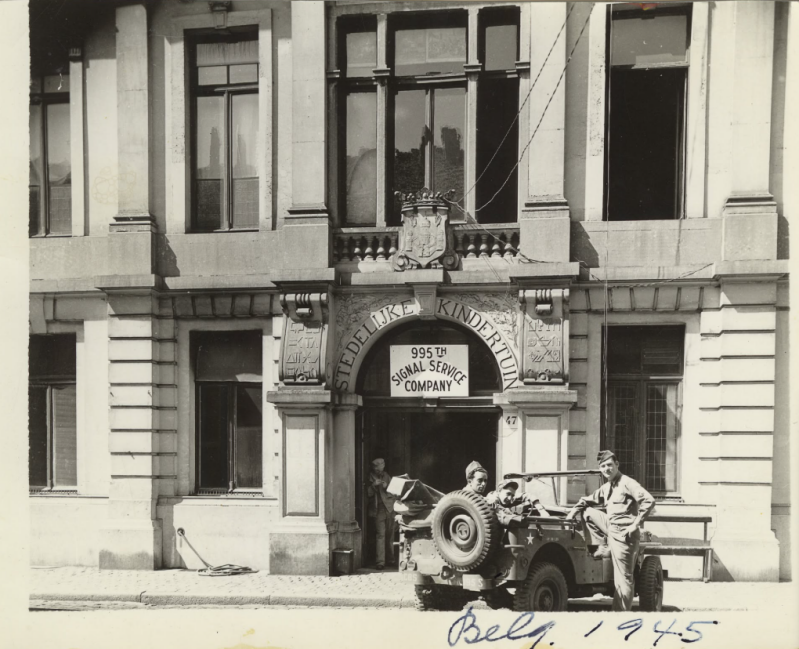

Belgium, Antwerpen / Anvers, Everaertsstraat 47
